  • < KSS社 >
    회사소개
    KSS는 1960 년의 창업시부터 나사 게이지에서 축적 된 초정밀 분야의 제조 기술을 바탕으로 그 생산 범위를 정밀 이송 나사에서 정밀 미니어처 볼스크류로 확대 함과 동시에 재빨리 표준 볼 스크류 제품화를 실현했습니다.

    주력상품명
    전조(SR)/연삭(SG)/좌우볼스크류(SD) 및 정밀전조 볼스크류((PSR), 하이브리드형 볼스크류(BSSP) 등


    < KOHZU社 >
    회사소개
    KOHZU의 정교한 고성능 모션 기기는 50 년 이상 일본의 산업 및 과학 커뮤니티의 중심에 있었습니다. 당사는 미크론 미만의 정확도가 가능한 포괄적인 회전, 선형 및 스위블-아크 스테이지 라인을 제공합니다. 당사의 모션 기기는 높은 모멘트 하중과 강성을 가지고 있어 가장 까다로운 위치 지정 응용 분야에 이상적입니다. 맞춤형 도구는 우리가 과학적 탐구의 최전선에 서서 고객과의 파트너쉽을 육성하고 정확한 솔루션으로 새로운 도전에 대응하려는 끊임없는 열망을 유지합니다.

    주력상품명
    XY수동,자동 스테이지, Z수동,자동 스테이지, 회전 수동,자동 스테이지, 스위블 수동,자동 스테이지, 박형 얼라이먼트 스테이지, 진공 자동 스테이지 등
Product Portfolio

  • Product

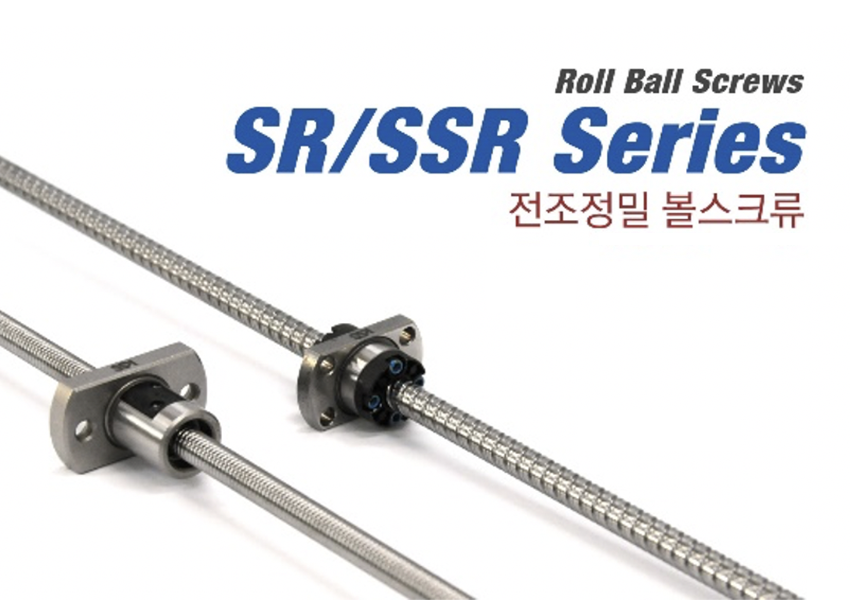

    • SR/SSR
      • 전조 볼스크류 (Rolled Ball Screws)

        • KSS社의 50여년의 노하우로 탄생한 초정밀 전조 시리즈인 SR시리즈의 제품들은 국내 수입/제조 제품들중 최고의 정밀도를 가지고 있으며, 타사의 C7급 연삭 제품군들 보다 높은 정밀도를 자랑합니다.
        • 저렴한 가격대와 높은 정밀도로 타사 소형 볼스크류 제품들 보다 다양한 라인업으로 선택의 폭이 넓으며 더욱 작아진 너트의 크기로 컴팩트한 설계가 가능합니다.
        • 국내 재고가 항시 준비되어 있어, 빠른 납기와 저렴한 가격을 보장합니다.
        • 스테인레스 재질로 제작된 SSR 시리즈로 사용처의 한계를 더욱 넓혀 놓았습니다.
          ※ 정도등급 C7(Gap 20μm), C10(Gap 50μm)의 표준재고품을 항상 보유

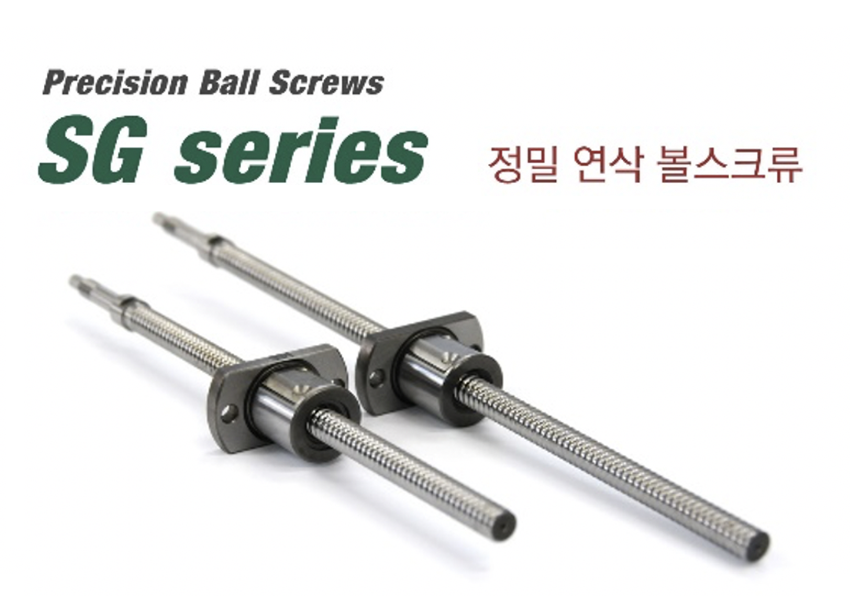

    • SG
      • 정밀 연삭 볼스크류(SG Series)

        • KSS의 연삭 정밀 시리즈인 SG시리즈는 국내 소형 볼스크류 마켓에서 가장 뛰어난 정밀도를 자랑하며, 경쟁업체에서 특수주문 형태의 3Φ~4Φ 외경의 초소형 정밀 제품들도 표준재고품 라인업으로 구성되어 빠른납기와 보다 저렴한 가격을 보장해 드립니다.
        • KSS의 연삭 정밀 시리즈인 SG시리즈는 소형임에도 불구하고 긴 리드를 제공합니다. 설계시 취부의 어려움이 있었다면, KSS사의 정밀 볼스크류를 검토해 주십시오.
          ※ 정도등급 C3(Gap 0μm), C5(Gap 5μm)의 표준재고품을 항상 보유

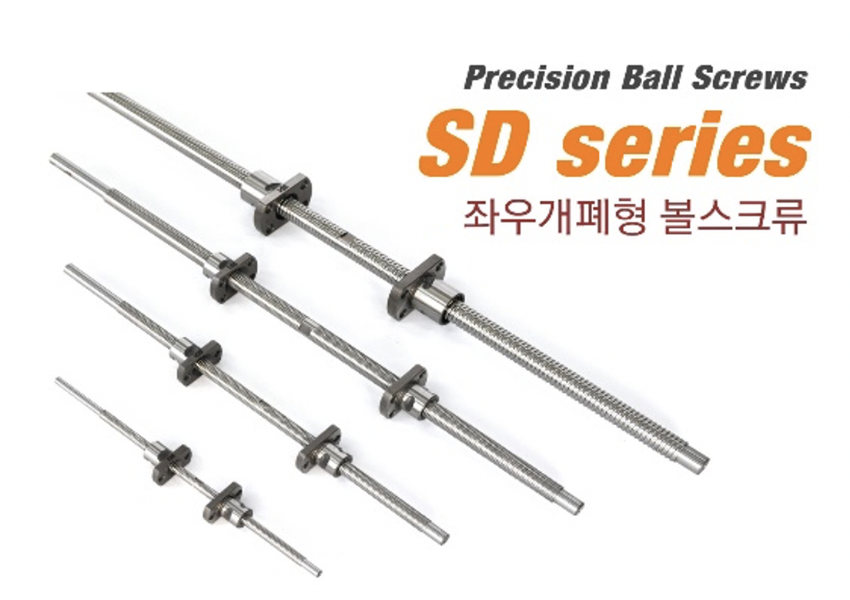

    • SD
      • 좌우개폐형 정밀 연삭 볼스크류
        (Bi-directional Precision Ball Screws)

        • KSS의 합리적인 디자인 정신으로 개발된 좌우개폐형 볼스크류 SD시리즈는 하나의 축으로 좌우개폐가 가능하도록 설계되어 좌우개폐의 정밀한 제어가 가능하며, 다양한 라인업을 구축하여 선택 폭을 넓혔습니다.
        • KSS의 SD시리즈는 뛰어난 정밀도를 자랑하며, 표준재고품 라인업으로 구성되어 빠른 납기와 보다 저렴한 가격을 보장해드립니다.

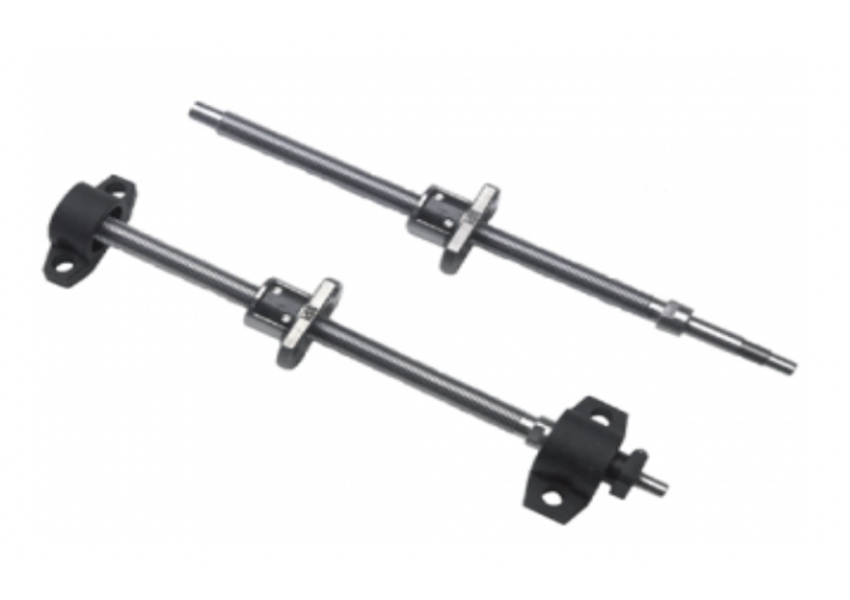

    • PSR/PSRT
      • 정밀 전조 볼스크류
        (Precision Rolled Ball Screws)

        • 전조 볼스크류에서 정밀급(jis C5)를 실현했습니다.
        • 기존 전조 볼스크류에서 정도 부족을 느끼는 고객을 위하여, 가격 대비 성능이 뛰어난 PSRT Series를 제공해 드립니다.
        • KSS에서 C7, C10 전조 등급에서 정밀급 (jis C5)을 생산했습니다.
        • 정밀 전조 볼스크류는 축단의 형상, 치수가 표준화 되어 있어 설계가 편리하며, 즉시 적용 가능합니다.
        • 지지축은 고객 사양에 맞게 설계 가능합니다.
        • 축 방향 클리어런스는 5um이하 최소로 설정 되어있지만, 고객요청에 따라 축 방향 클리어런스를 제거 할 수 있습니다.

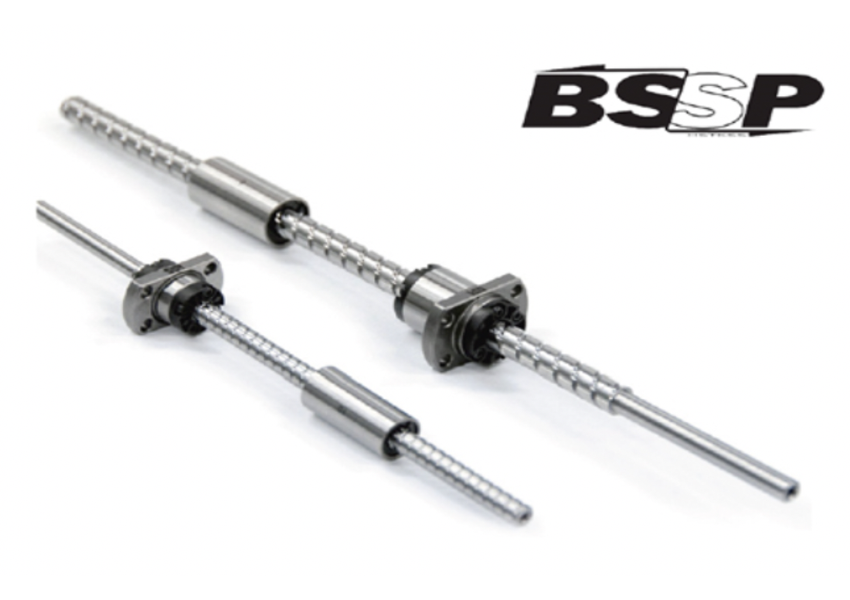

    • BSSP
      • 복합 정밀 볼스크류

        • 1개의 제품으로 직동, 회전, 흡착이 가능합니다.
        • 하이브리드, 콤팩트 경량화를 추구한 제품입니다.

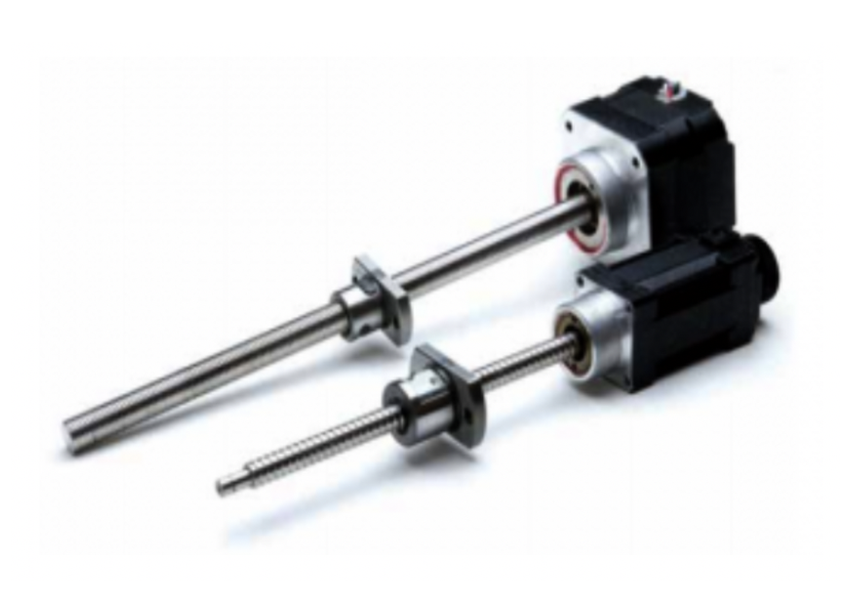

    • MB
      • 정밀 볼스크류 타입(MoBo Series)

        • 정밀도 등급 C3의 정밀 나사 축단에 5상 스테핑 모터를 직접 설치한 고 정밀도 위치 결정에 최적인 제품입니다.
        • 볼스크류 축심이 모터 회전 축심으로 되는 이상적인 구조입니다.
        • 결합 구조로 인해 커플링이 불필요하며 직사각형 방향 치수의 단축과 함께 로스트 모션의 저감을 기대할 수 있습니다.
        • 5상 스테핑 모터용 추천 드라이버도 갖추고 있습니다.
        • 너트 블록이나 모터 플레이트 등의 부속품도 충실합니다.

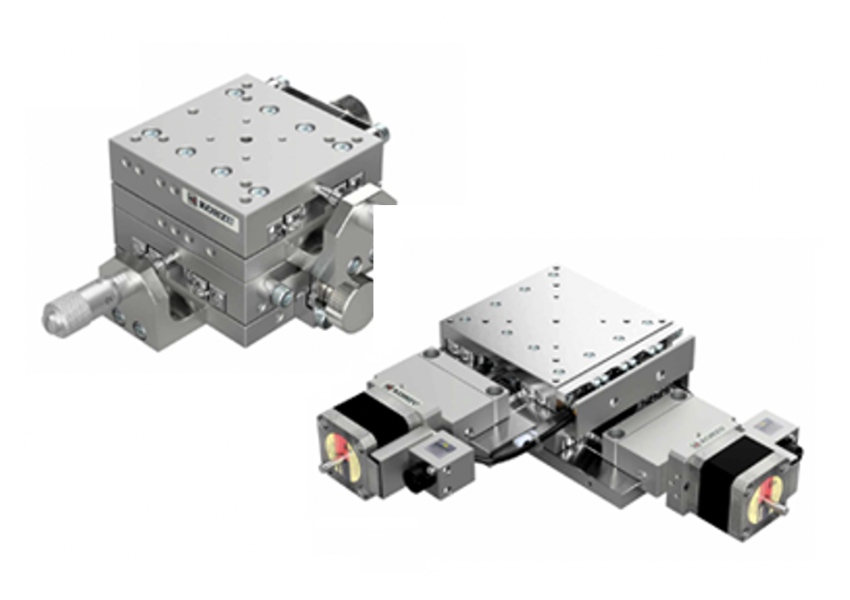

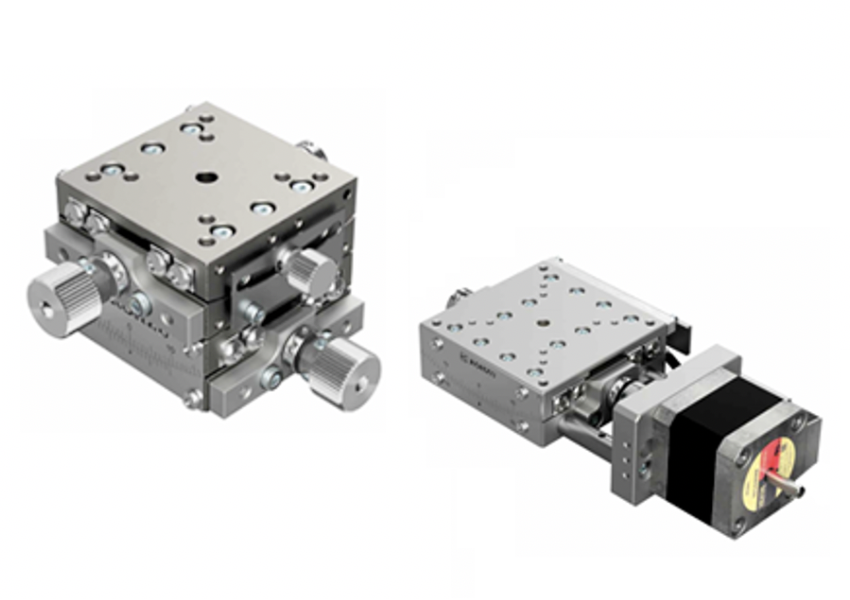

    • X,Y 수동,자동 스테이지
      • 수동 X,Y스테이지

        • 크로스롤러가이드를 적용하여 고내하중, 모멘트 하중이 우수
        • 일체형 고딕아크 방식도 있어, 슬라이드부 예압볼을 사용하여 구조가 간단
        • 디스크 클램프, 판 스프링 클램프 사용으로 ㎛이하로 흔들림 억제
          자동 X,Y스테이지
        • 정밀도 C0~C1등급의 초정밀 볼스크류 적용
        • 피치 0.5mm의 연삭나사를 적용하여, 높은 분해능 사용 가능
        • 사용자 편의에 따른 모터 교환 및 엔코더, 스케일 장착으로 피드백제어 가능

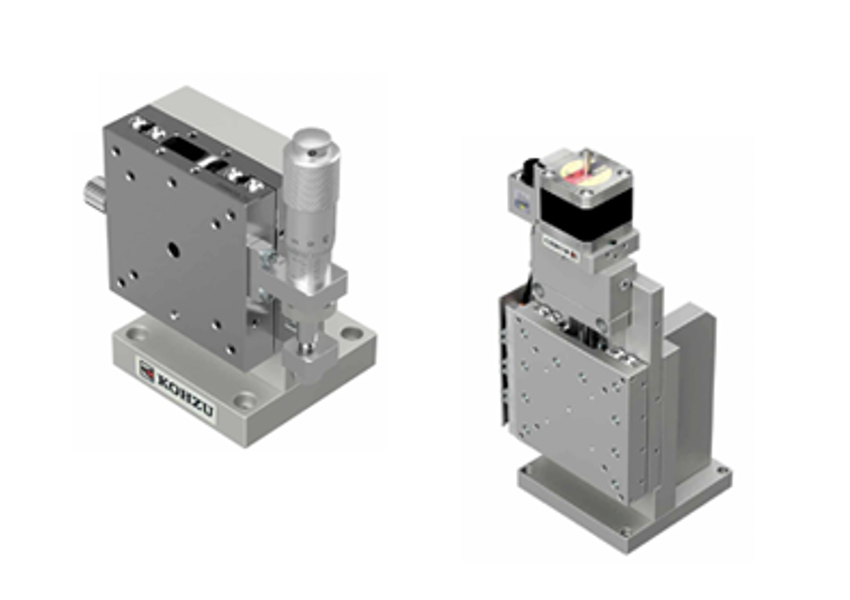

    • Z수동,자동 스테이지
      • 수동 Z 스테이지

        • 쐐기형태와 4면 플랫롤러가이드 형태의 이송방식 적용
        • KOHZU의 초정밀 포지셔너를 사용하여 0.125㎛(미동)의 정밀한 위치결정이 가능 자동 Z 스테이지
        • 이동축 4면 플랫롤러가이드를 적용하여 고강성 구동안정성이 우수
        • 고하중 타입의 Z축 스테이지 특수제작 가능

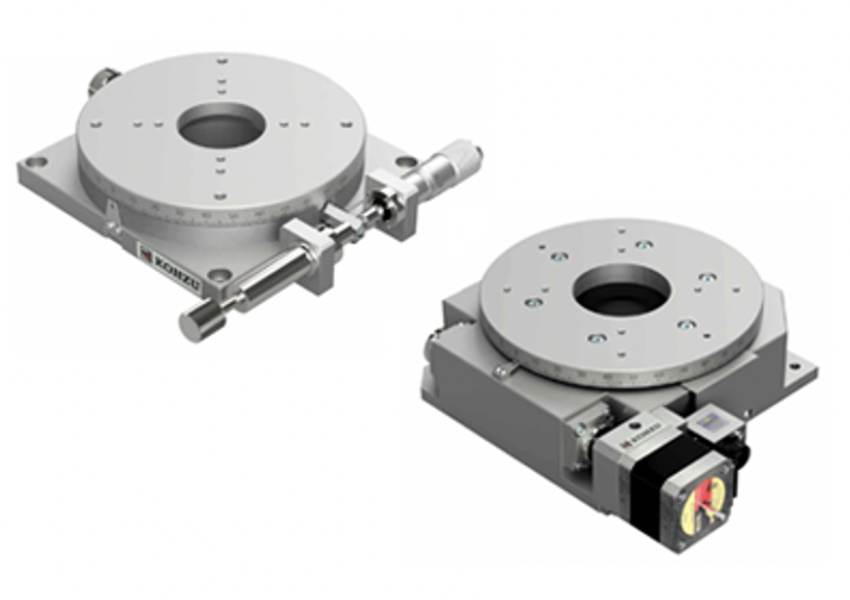

    • 회전 수동,자동 스테이지
      • 수동 회전 스테이지

        • 웜과 웜휠 기어를 이용하여 구동
        • 높은 정밀도의 연삭 및 연마 가공
        • 정확한 맞물림과 감속구동으로 인항 강한 토크와 정밀도 자동 회전 스테이지
        • 이송방식에 볼스크류를 이용한 탄젠트바 방식으로 구동
        • 볼나사의 높은 운동효율로 기존 모델에 비해 모터 사이즈가 작아짐
        • 박형 타입의 회전스테이지 제작(70각 기준 높이30mm)

    • 스위블 수동,자동 스테이지
      • 스위블 수동 스테이지

        • 웜과 웜휠 기어를 이용하여 구동
        • 높은 정밀도의 연삭 및 연마 가공
        • 정확한 맞물림과 감속구동으로 인항 강한 토크와 정밀도 스위블 자동 스테이지
        • 크로스롤러 가이드를 적용하여, 볼 베어링에 비해 고강성
        • 도브테일 방식과 비교하여 정지마찰, 운동마찰의 변화에 따른 오차가 적음

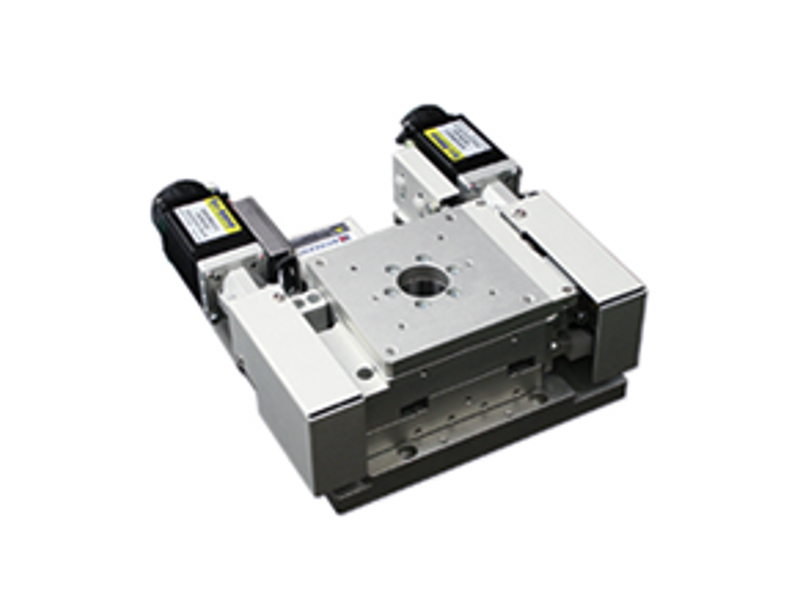

    • 박형 얼라이먼트 스테이지

        • X,Y,회전 3축 일체화 구조에 의한 슬림화(70각 기준 높이45mm)
        • 모든 축을 볼스크류를 적용하여 장수명화를 실현
        • 사인바 방식에 의한 고분해능 얼라이먼트가 가능
        • 투과형 방식으로 스테이지에 투과구멍을 확보(샘플에 빛을 투과하여 위치결정 가능)

    • 진공 자동 스테이지

        • 진공영역에서 사용가능한 높은 위치결정정도, 고강성을 발휘하는 스테이지
        • 알루미늄, 스테인레스, 인청동 및 전용 윤활재 사용
        • 방사광시설, 반도체노광, 진공챔버, 우주개발 등 노하우로 제작
        • 엔코더를 적용하여 피드백제어가 가능
