  • 에이디링크 테크놀로지는 엣지 컴퓨팅 및 산업 자동화 분야를 선도하는 글로벌 리더입니다.

    에이디링크의 모션 제어 포트폴리오는 EtherCAT 메인디바이스(MainDevice) 컨트롤러를 비롯하여 소프트웨어 정의 소프트모션(SoftMotion) 솔루션인 SuperCAT, 펄스열(Pulse-train) 모션 컨트롤러, 그리고 다양한 EtherCAT 서브디바이스(SubDevice) I/O 모듈 라인업을 제공합니다.

    반도체, 광전자, EV 배터리 제조 현장에서 이미 검증된 에이디링크의 초정밀 다축 동기 제어 기술은 장비 제조사가 생산성을 혁신적으로 높이는 동시에 총소유비용(TCO)을 획기적으로 절감할 수 있도록 지원합니다.
Product Portfolio

  • Product

    • EtherCAT 솔루션

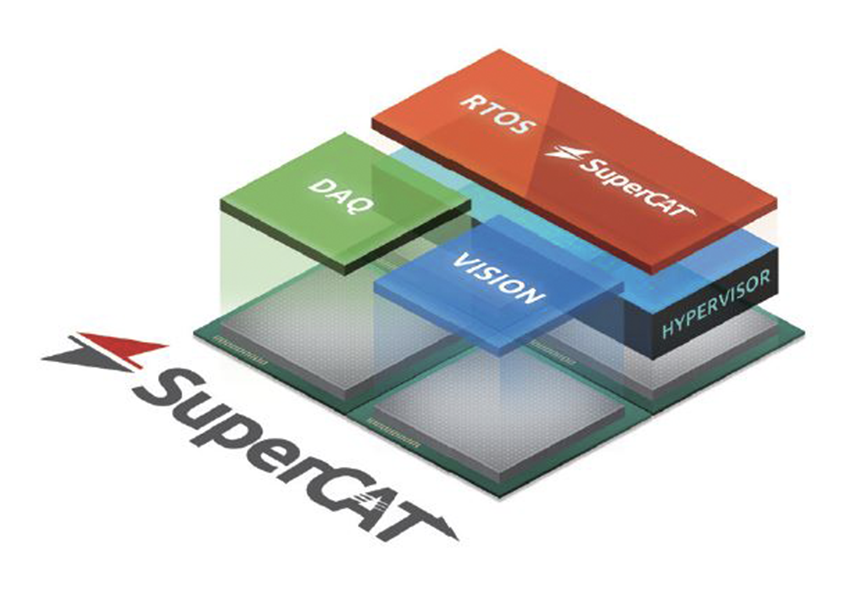

      SuperCAT
      소프트웨어 EtherCAT 모션 컨트롤러
      • 주요 특징

        • 소프트웨어 EtherCAT 마스터와 EtherCAT 프로토콜, IO 컨트롤, 모션 컨트롤을 짧은 시간안에 통합

        • 125μs EtherCAT 컨트롤 사이클, 하나의 PC로 최대 128축 모션 제어 지원

        • 실시간 환경에서 빠르고 안정적인 애플리케이션 실행

        • MCP2와 애플리케이션을 동시에 실행하여 m/c UPH 미세 조정

        • SuperCAT RTOS에서 사용자 작업 프로그래밍 실행

    • EtherCAT 솔루션

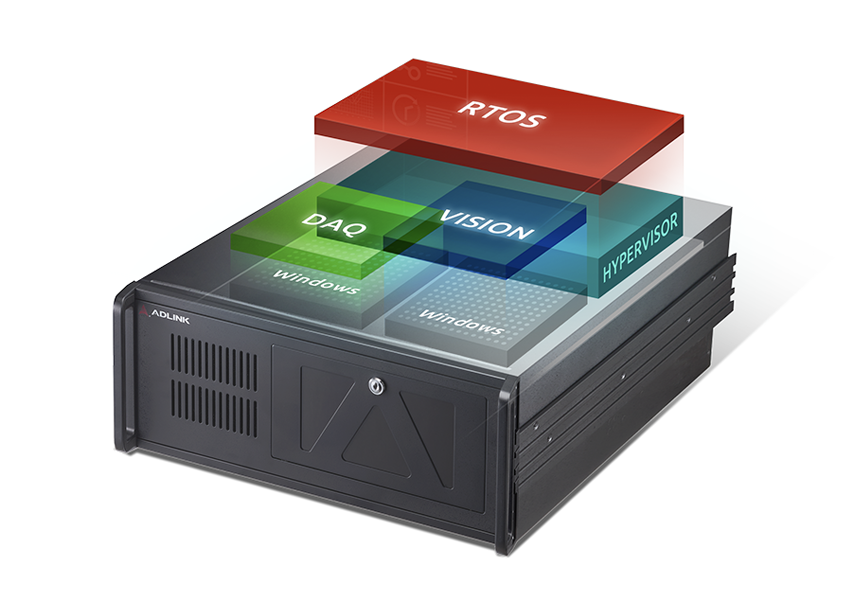

      APC Series
      SuperCAT 과 메인보드 통합
      • 주요 특징

        • CiA402 EtherCAT 준수: 라인, 스타 및 트리 토폴로지 지원

        • 유연한 구성: RTOS(실시간 운영체제)와 Windows 모두를 위해 구성 가능한 CPU 코어 및 인터페이스(LAN, COM, USB) 제공

        • 듀얼 마스터 지원: DC 동기화가 가능한 듀얼 EtherCAT 마스터 지원

        • 고정밀 컨투어링: 2D/3D 동적 오차 보정 기능

        • 고급 반도체 제어: 본딩(Bonding), 소팅(Sorting), 프로빙(Probing)을 위해 위치, 속도 및 토크 제어를 통한 맞춤형 소프트 랜딩 기능 제공

        • 쉬운 디버깅: 간편한 유지보수를 위해 API 및 커널 로그 기능 내장

        • 하드웨어 없는 시뮬레이션: 가상 축(Axis) 및 I/O를 통한 신속한 개발과 테스트 가능

        • 유연한 장비 모듈화: 사용자 정의 I/O 매핑 및 주소 지정

    • EtherCAT 솔루션

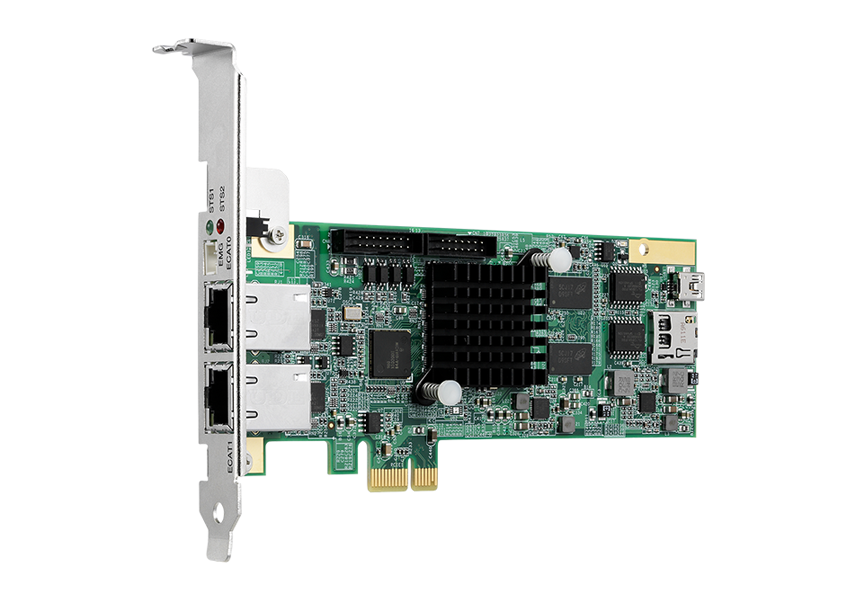

      PCIe-8332
      16축 PCIe EtherCAT 메인 디바이스 모션 컨트롤러
      • 주요 특징

        • PCI Express® x 1 호환

        • 최대 16축 모션 컨트롤 & 10,000 I/O 포인트 제어

        • EtherCAT 사이클 타임 최대 250μs

        • EtherCAT 서브 디바이스와 호환

        • 비상 정지 전용 입력

        • 4채널 절연 디지털 입력 / 4채널 절연 디지털 출력

        • 1채널 펄서 입력

        • 궤적/윤곽 제어(Contouring)용 포인트 테이블 기능

    • EtherCAT 솔루션
      PCIe-8334
      32축 PCIe EtherCAT 메인디바이스 모션 컨트롤러
      • 주요 특징

        • PCI Express® x 1

        • 최대 32축 모션 제어 및 10,000개 I/O 포인트 제어

        • EtherCAT 사이클타임 최대 250μs

        • 다양한 EtherCAT 서브디바이스와 호환

        • 전용 비상 스톱 입력

        • 4CH isolated 디지털 입력/4CH isolated 디지털 출력

        • 1CH pulsar 입력

        • 컨투어링 애플리케이션을 위한 포인트 테이블 기능

    • EtherCAT 솔루션
      PCIe-8338
      64축 PCIe EtherCAT 메인 디바이스 모션 컨트롤러
      • 주요 특징

        • PCI Express® x 1 compliant

        • 최대 64축 모션 컨트롤러 & 10,000 I/O 포인트 컨트롤

        • EtherCAT 사이클 타임 최대 250μs

        • 다양한 EtherCAT 서브 디바이스와 호환

        • 전용 비상 정지 입력

        • 4CH isolated 디지털 입력/4CH isolated 디지털 출력

        • 1CH pulsar input

        • 컨투어링 애플리케이션을 위한 포인트 테이블 기능

    • EtherCAT 솔루션

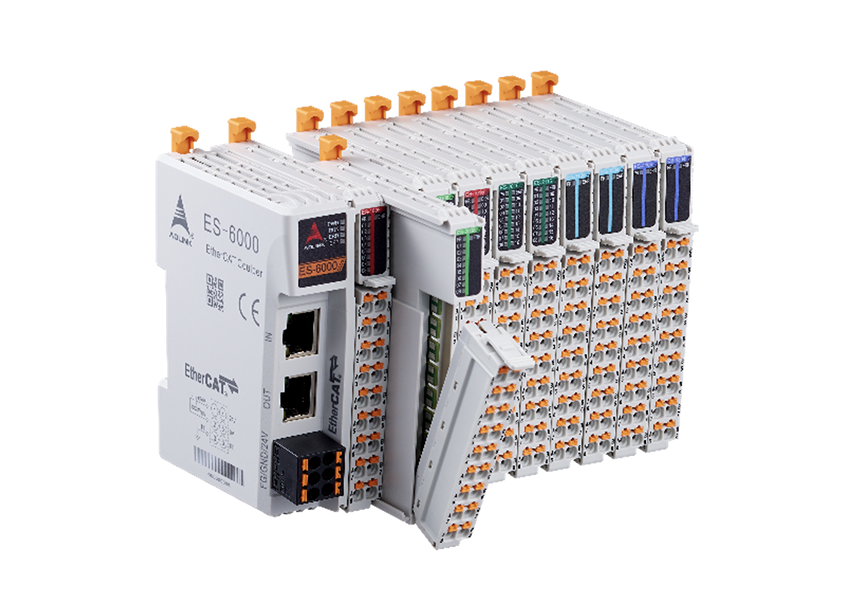

      ES 시리즈
      슬라이스 I/O 모듈
      • 주요 특징

        • EtherCAT 표준 준수

        • 에이디링크 EtherCAT MainDevice를 이용한 최적화 (250μs 사이클 타임)

        • 커플러, 디지털 I/O, 아날로그 I/O, 전원 공급 장치 및 터미널 실드를 포함한 포괄적인 SubDevice 모듈

        • 산업 IEC 표준 준수

        • 모듈화 및 슬라이스 타입 설계로 뛰어난 확장성

        • 스프링 클램프 타입 플러그형 단자대

    • EtherCAT 솔루션

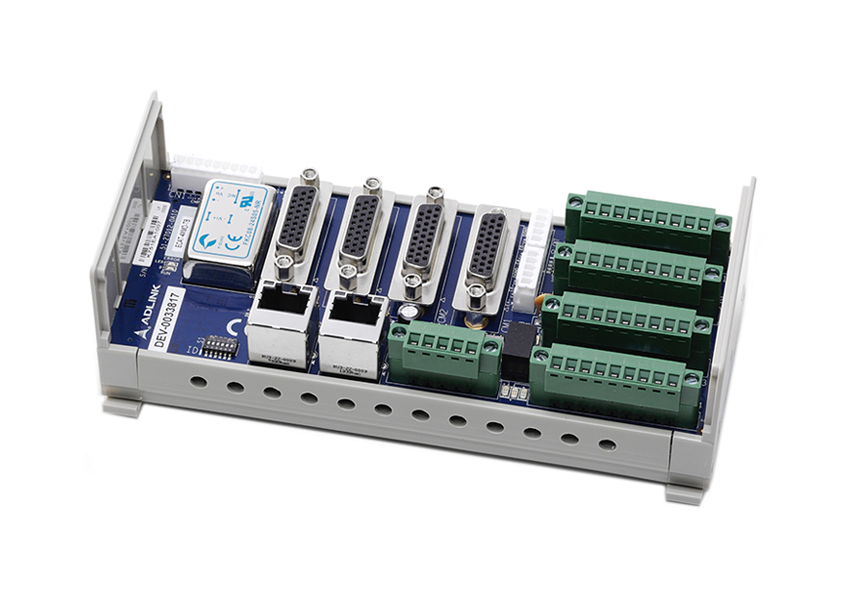

      ECAT-TRG4
      고속 트리거 모듈
      • 주요 특징

        • 4개 테이블 트리거 — 최대 10 MHz, FIFO 255포인트

        • 4개 리니어 트리거 — 최대 10 MHz

        • 4채널 래치 응답 — 최대 3 MHz, 255포인트

        • 하드웨어 비상 정지 인터페이스

        • 마스터 포함 최대 32세트까지 갠트리 기능 지원

        • 축 파라미터 전원 차단 메모리 지원

        • 엔코더 리-드라이버 기능 지원

        • 고급 포인트 테이블 지원

    • EtherCAT 솔루션

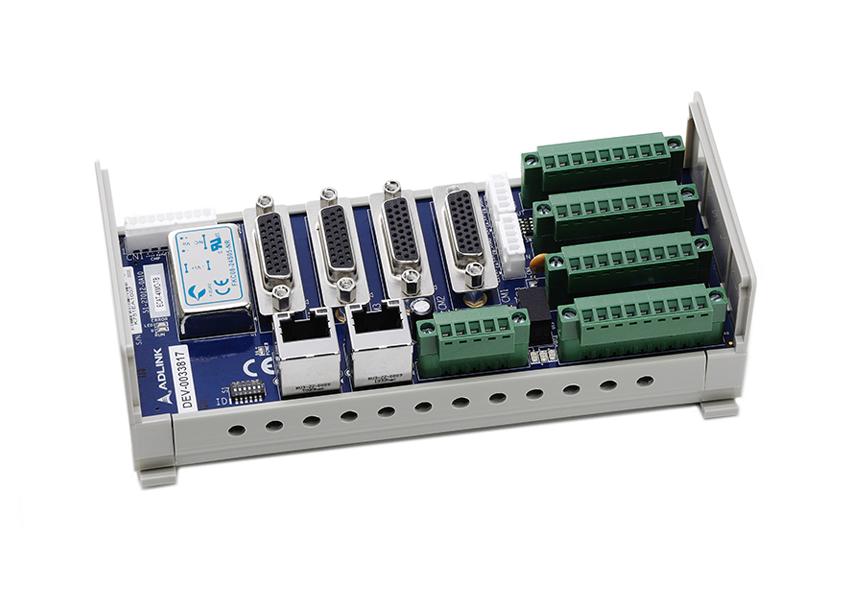

      ECAT-4XMO
      모션 제어 모듈
      • 주요 특징

        • 4개 테이블 트리거 — 최대 10 MHz, FIFO 255포인트

        • 4개 리니어 트리거 — 최대 10 MHz

        • 4채널 래치 응답 — 최대 3 MHz, 255포인트

        • 하드웨어 비상 정지 인터페이스

        • 마스터 포함 최대 32세트까지 갠트리 기능 지원

        • 축 파라미터 전원 차단 메모리 지원

        • 엔코더 리-드라이버 기능 지원

        • 고급 포인트 테이블 지원

    • EtherCAT 솔루션

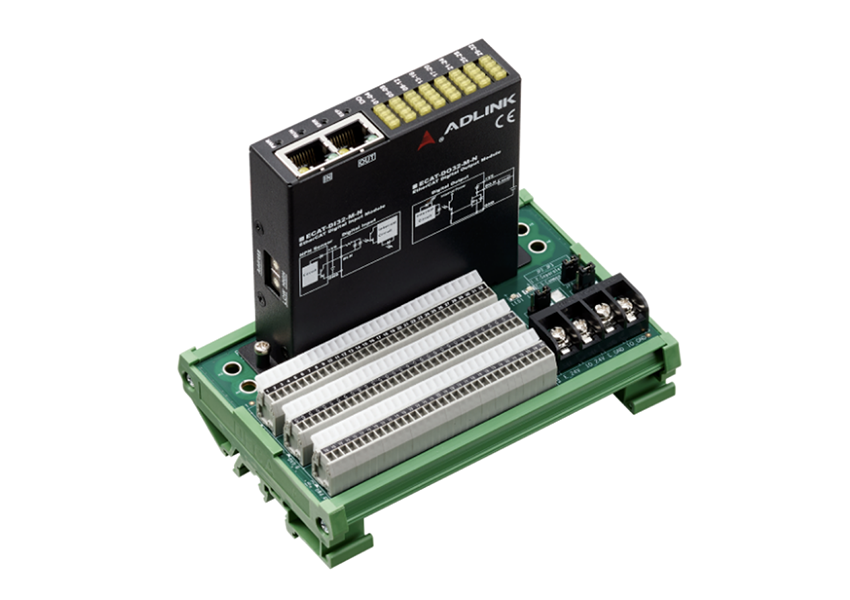

      ECAT-IO M 시리즈
      M-타입 모듈용 IO 슬레이브
      • 주요 특징

        • 최대 20kHz의 I/O 응답 속도

        • DC 모드 최대 100μs의 EtherCAT 사이클 타임 지원

        • 통신 단절 시 상태 유지 모드 제공

        • 최대 256개 모듈 연결

        • 핫스왑 지원으로 쉬운 관리

        • 유연한 배선을 위한 맞춤형 터미널 블록 설계

        • APS 기능 라이브러리와 완벽 호환

        • 기존 HSL I/O와 동일한 배선 및 레이아웃
